如今接線端子排是用于連接線路的一種電器連接器，起著信號（電壓電流）傳導的作用，且還能讓接線顯得美觀，便于日后維護。那么對于新手來說怎么看端子排接線圖，下面置恒卓能小編就為大家簡單介紹一下。

端子排接線圖怎么看

接線端子排，一般而言用數字英文，或拼音字母數字的方式，來標注其型號、尺寸和端點數量，也有用于表明接線端口，如下圖所示：

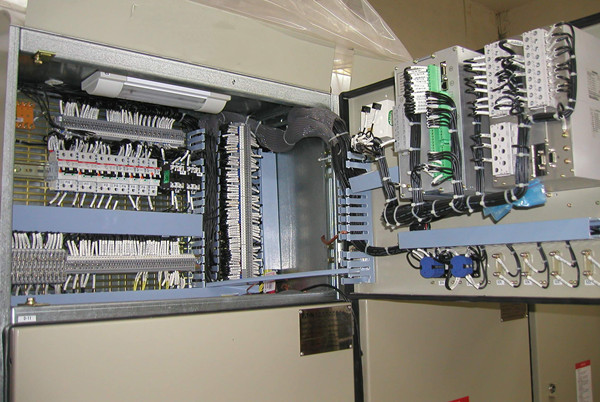

1、X0是端子號，其中1-13是端子序號。

2、左列SA控制開關、KM接觸器、KA繼電器，24v電源，PA是輸入端。

3、右列1007-PT-是線號、RVV4*1.5代表電纜4顆1.5平方、RVVP8*1.0代表屏蔽線8顆1平方線、終到DCS控制系統；RVVP2*1代表屏蔽線兩顆一平方線到液位傳感器（有正負端）。

4、傳感器是輸入線號，其他信號可能是反饋給DCS，也有可能是DCS驅動執行和指示。

擴展資料：

接線端子排的單位是“位”，一個接線位就是1“位”。一般而言所謂的表格就是接線端子的序號，這些序號在不同的運用場合有不同的定義?！肮?jié)”和“位”是一樣的意思，叫法不同而已?！敖M”是由“節”組成的。一般而言的端子有2位、3位、4位、6位、12位等等，這是按數量分的。按容量分有：10A、20A、40A等等。電力電子配接線中，凡屏內設備與屏外設備相連接時，都要通過一些專門的接線端子，這些接線端子組合起來，便稱為端子排。
